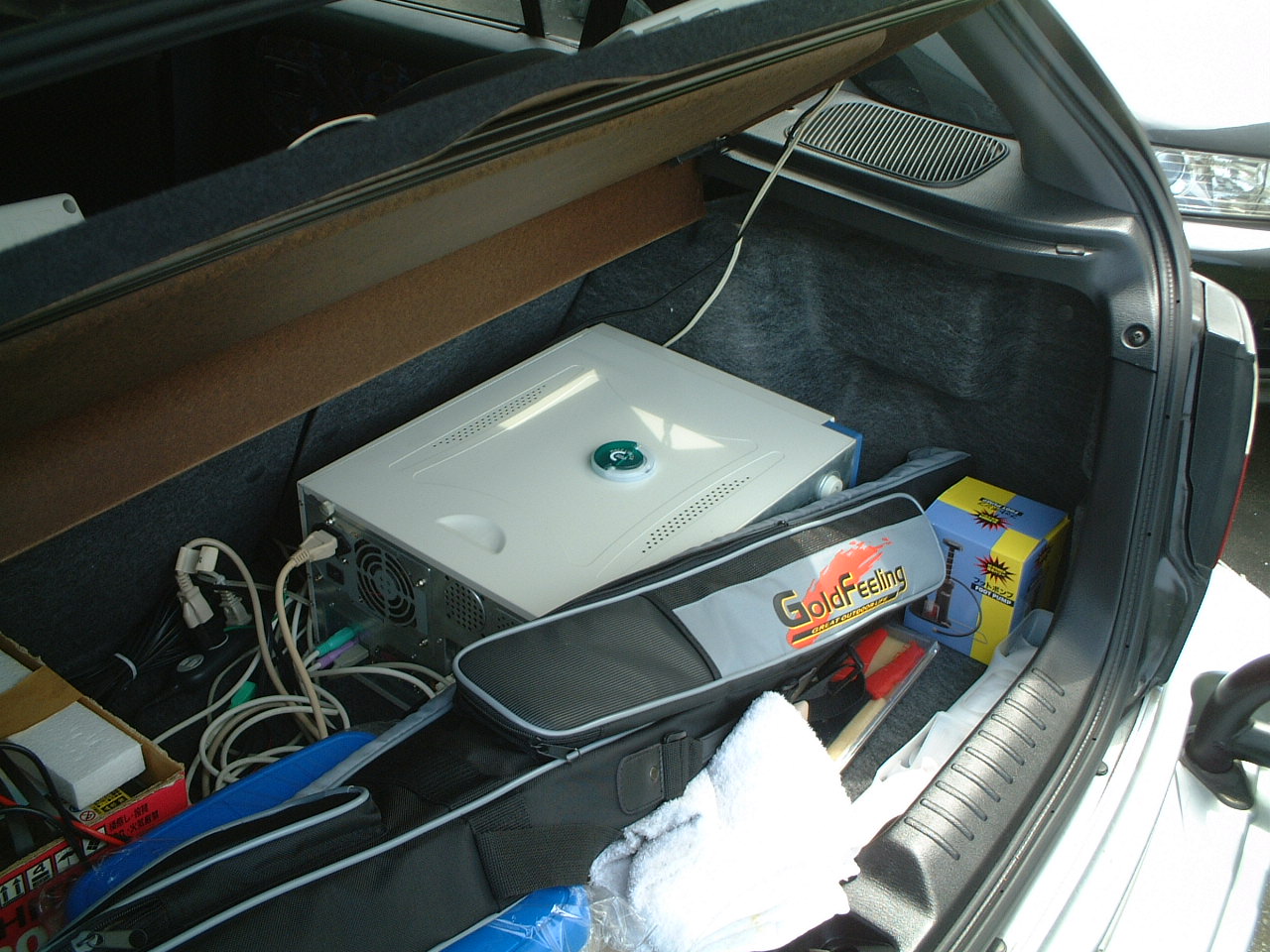

以前は、本体ケースをそのままトランクに積んでいました。メンテナンスは楽なんですが、トランクの中で移動してぶつかってました。コードも他の荷物に絡まってました。

RV−BOXに収めてしまう。

 トランクに積み込む箱〜RV−BOX(アイリスオーヤマ)に収めてしまいました。
 このボックス、広くて浅い、箱です。この中に、上手くATXを収めてしまいました。ついでに、サブバッテリーとインバーターも入れてしまいました。

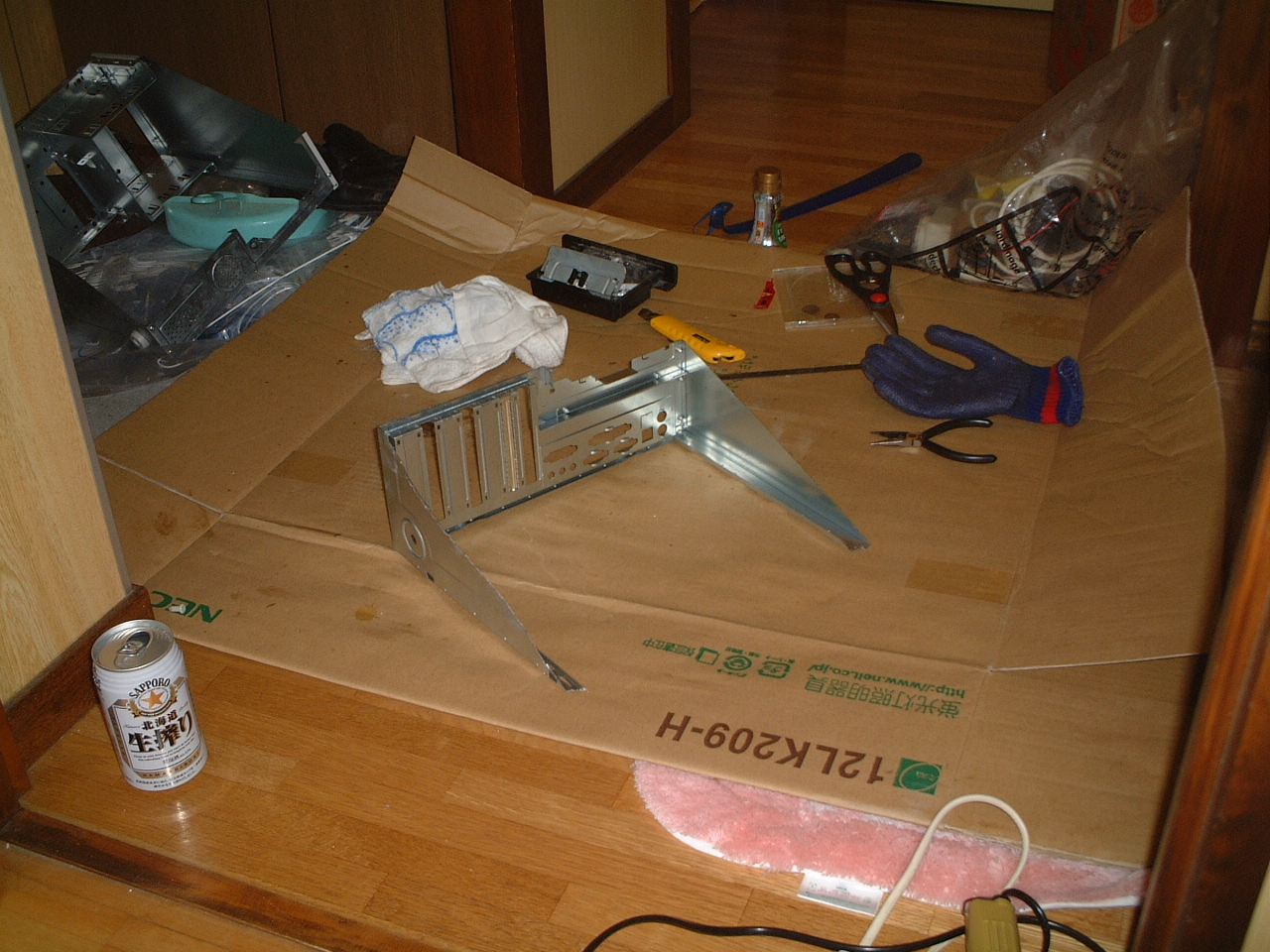

とにかく、ATXが入るようにケースを切ります。

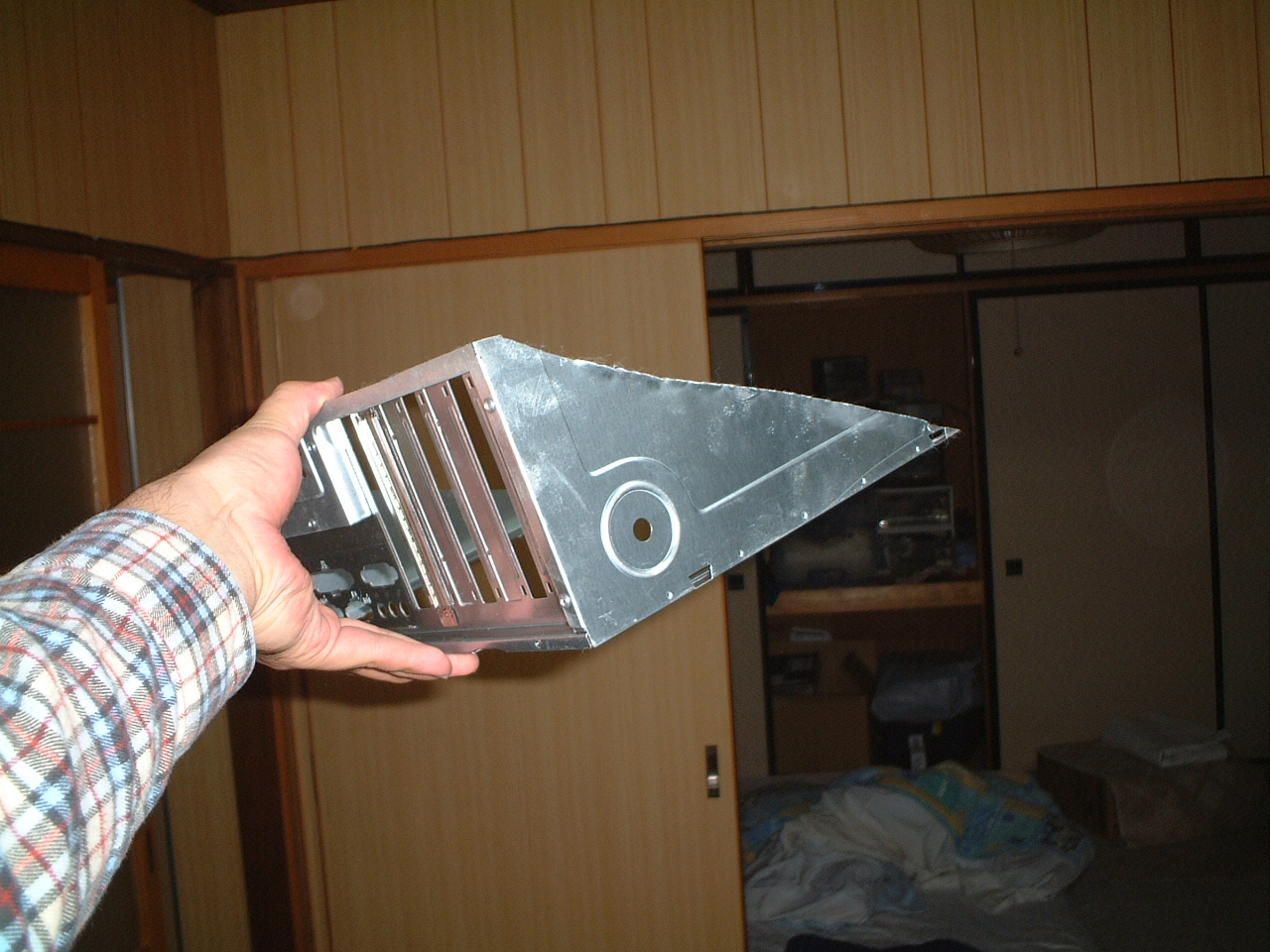

 このケース、アルミ製だったんですが、結構硬かったです。
 これに、ATX基板を止める底板が付きます。

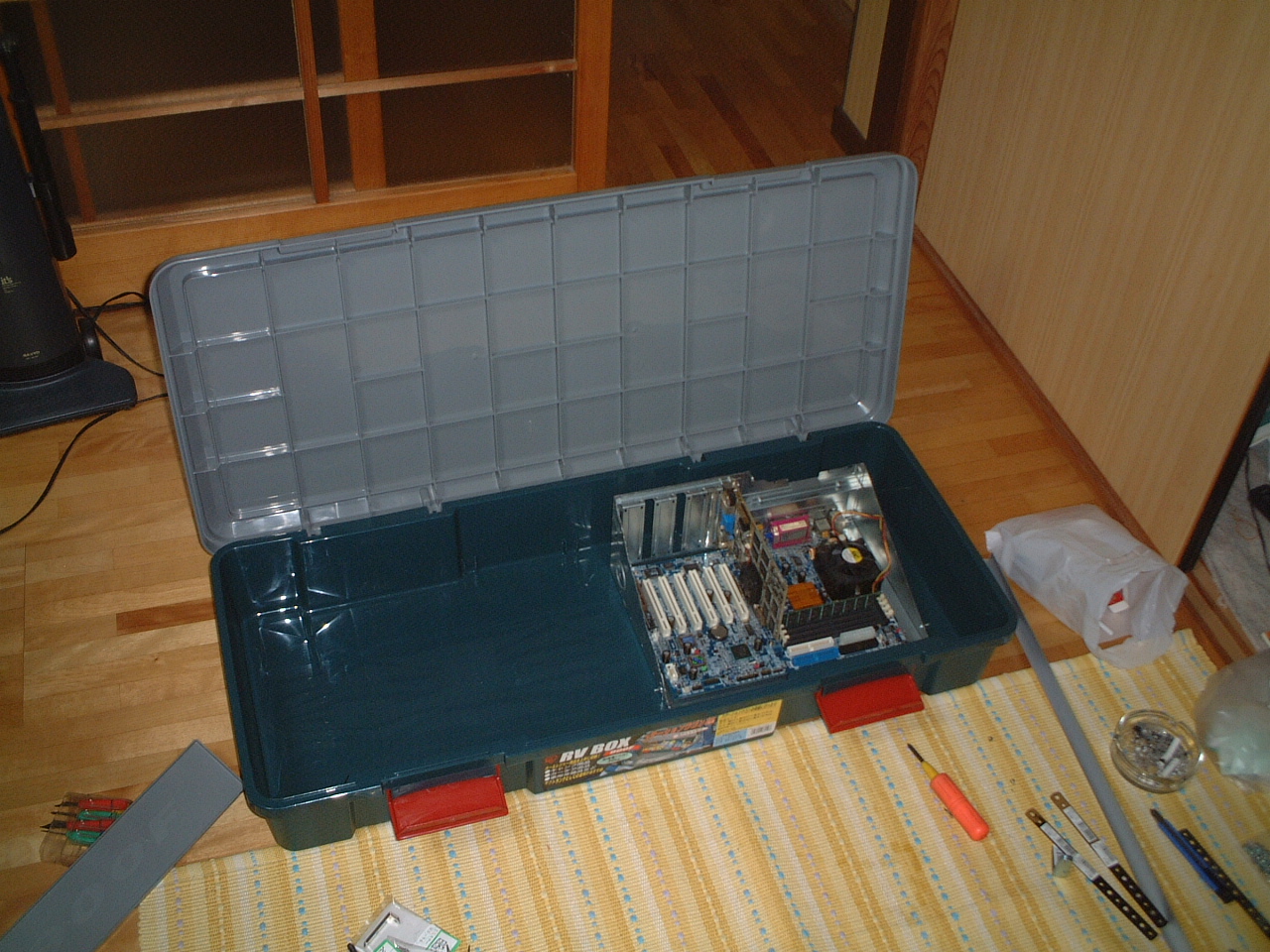

 こんな感じに、切ってしまうと、RV−BOXにきちんと収まるのでした。これなら、AGPやPCIカードもきちんとネジで止まります。


電源、HDD、CDを並べて、ネジ止めする。

 次に、電源、HDD,CDを並べて、L字金具などを使ってネジ止めします。振動しそうなところは、ネジと友にホットボンドで接着^^;。

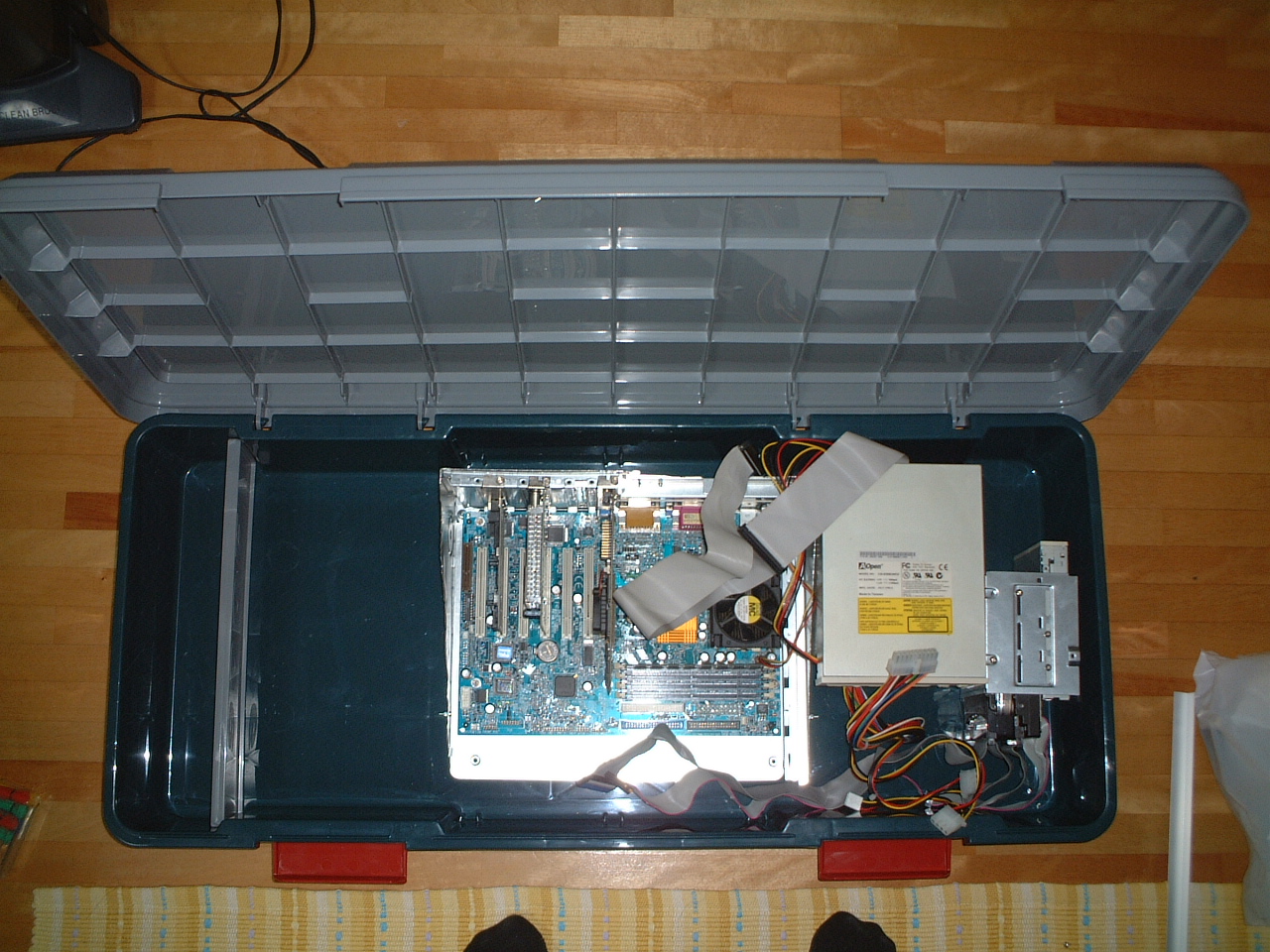

 上手く収まりました。

 排気は外へ出します。

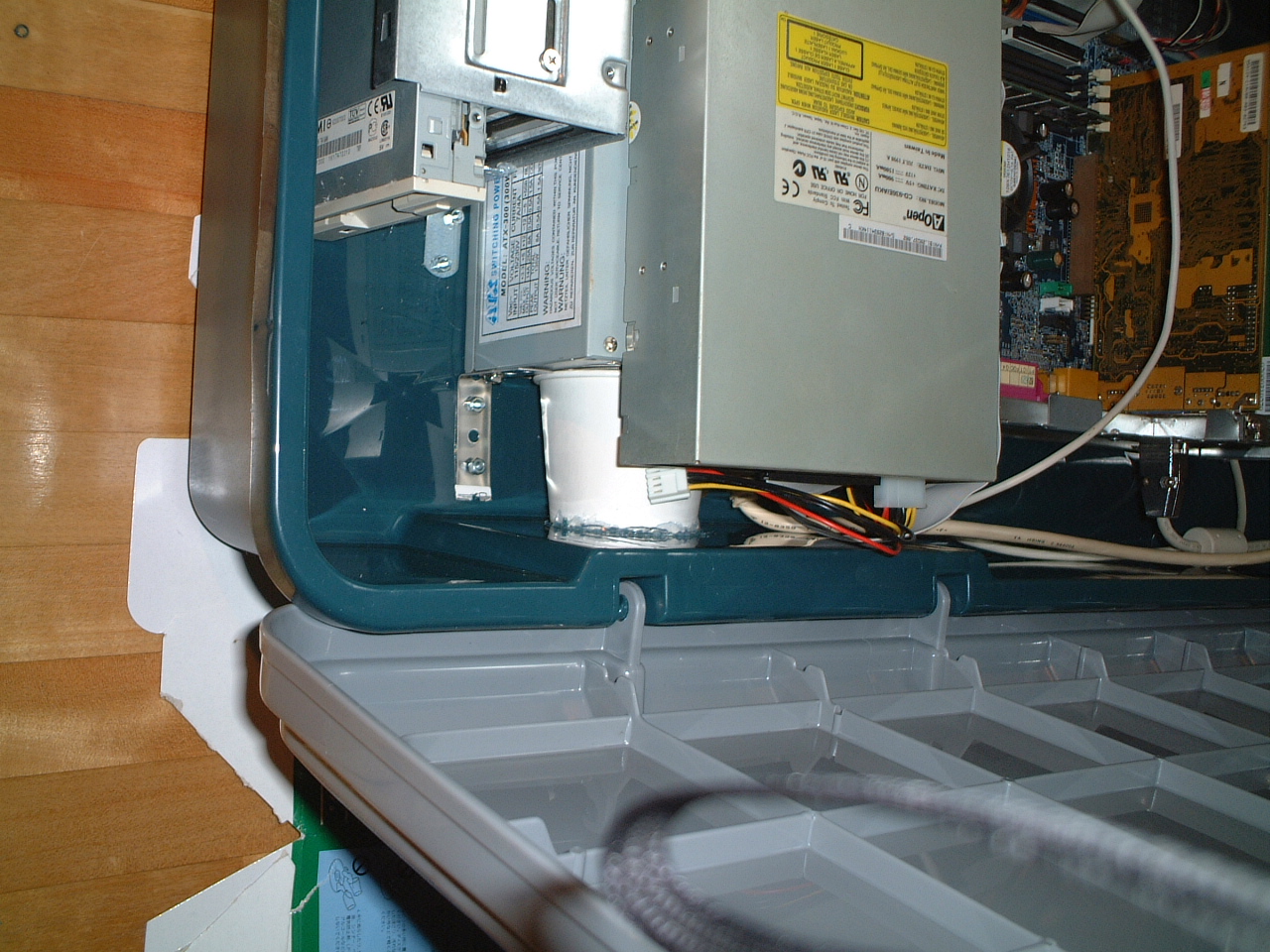

 吸気ファンは、後付ですが、HDD前に吹き付けるようにつけました。(どうやら熱くなるHDDだったようで、途中で調子が悪くなりました)

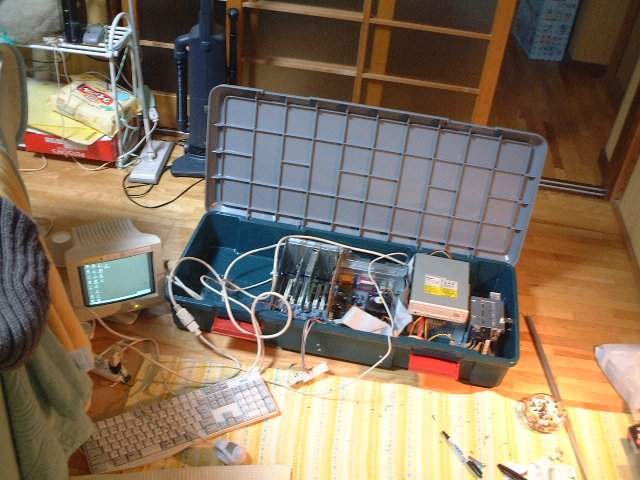

 そうして、テストの様子です。一通りテストがすんで、OSとナビソフトなどもインストールしてしまいました。

サブバッテリー、インバータも入れてしまう。

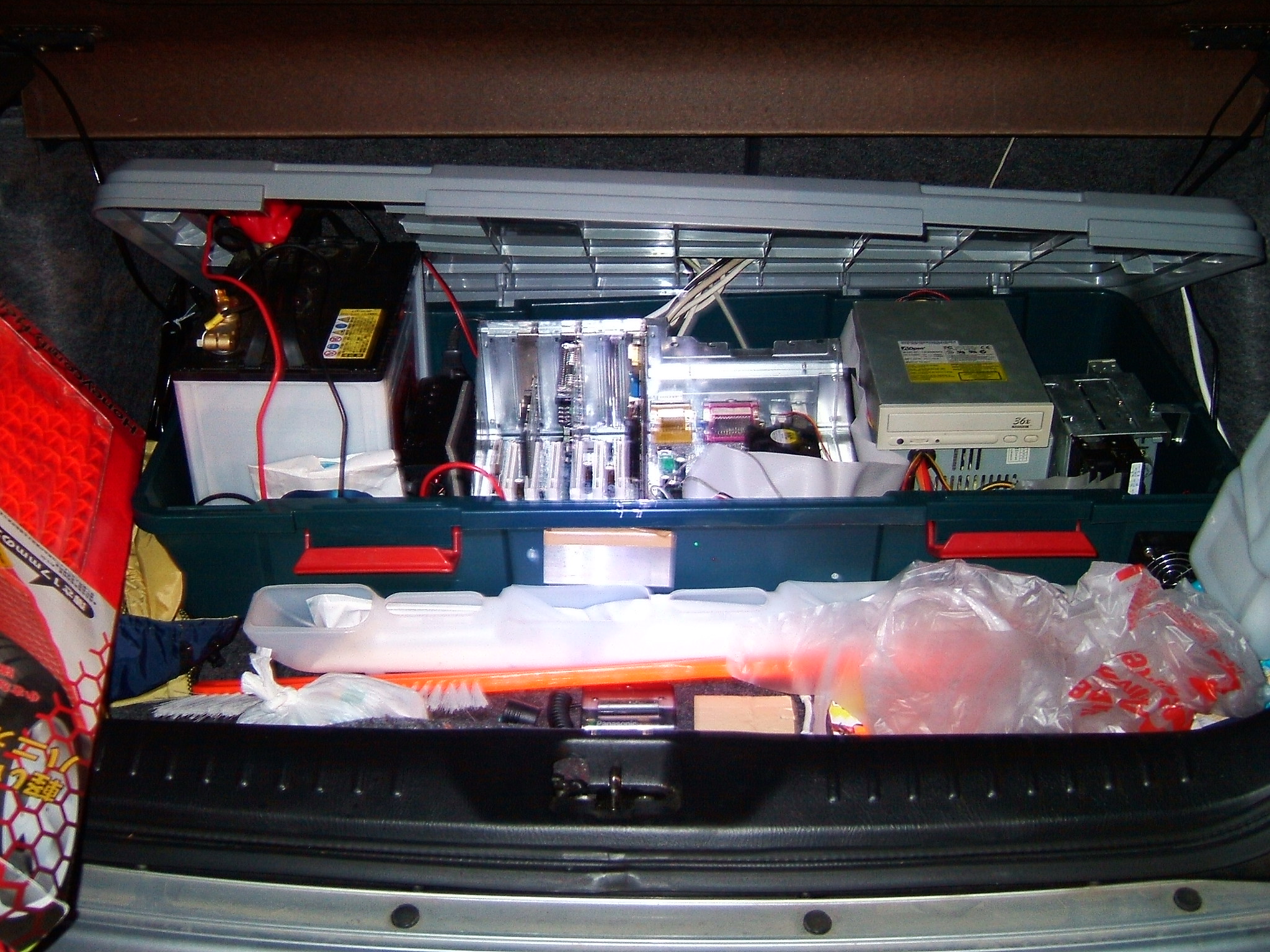

 サブバッテリー、インバータも、詰め込んでしまいます。バッテリーは、天板に穴を開けて、すっぽりハマルようにしました。今まで3年間、走行中にずれたことはありません。また、インバーターはマジックテープで止めました。

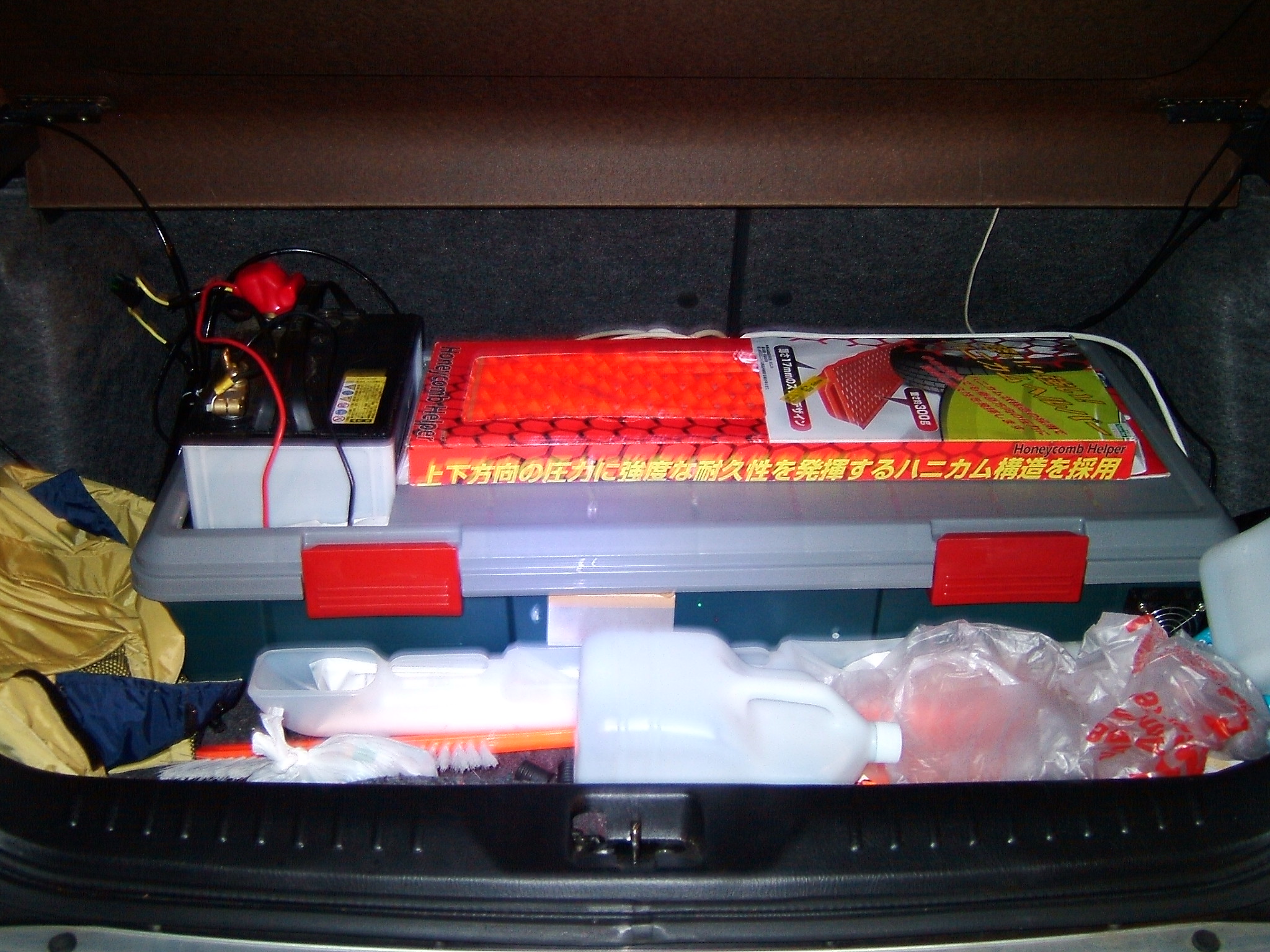

 閉めたところ。
 開けたところ。ちなみに手前にある白いのは、押し入れ用湿気取りです^^w。

夏場の暑さ対策

 本当は、冬場の寒さを心配してたんですが。東北北部でも2年使って大丈夫でした。そのかわり、暖かくなると、OSがフリーズしたりします。

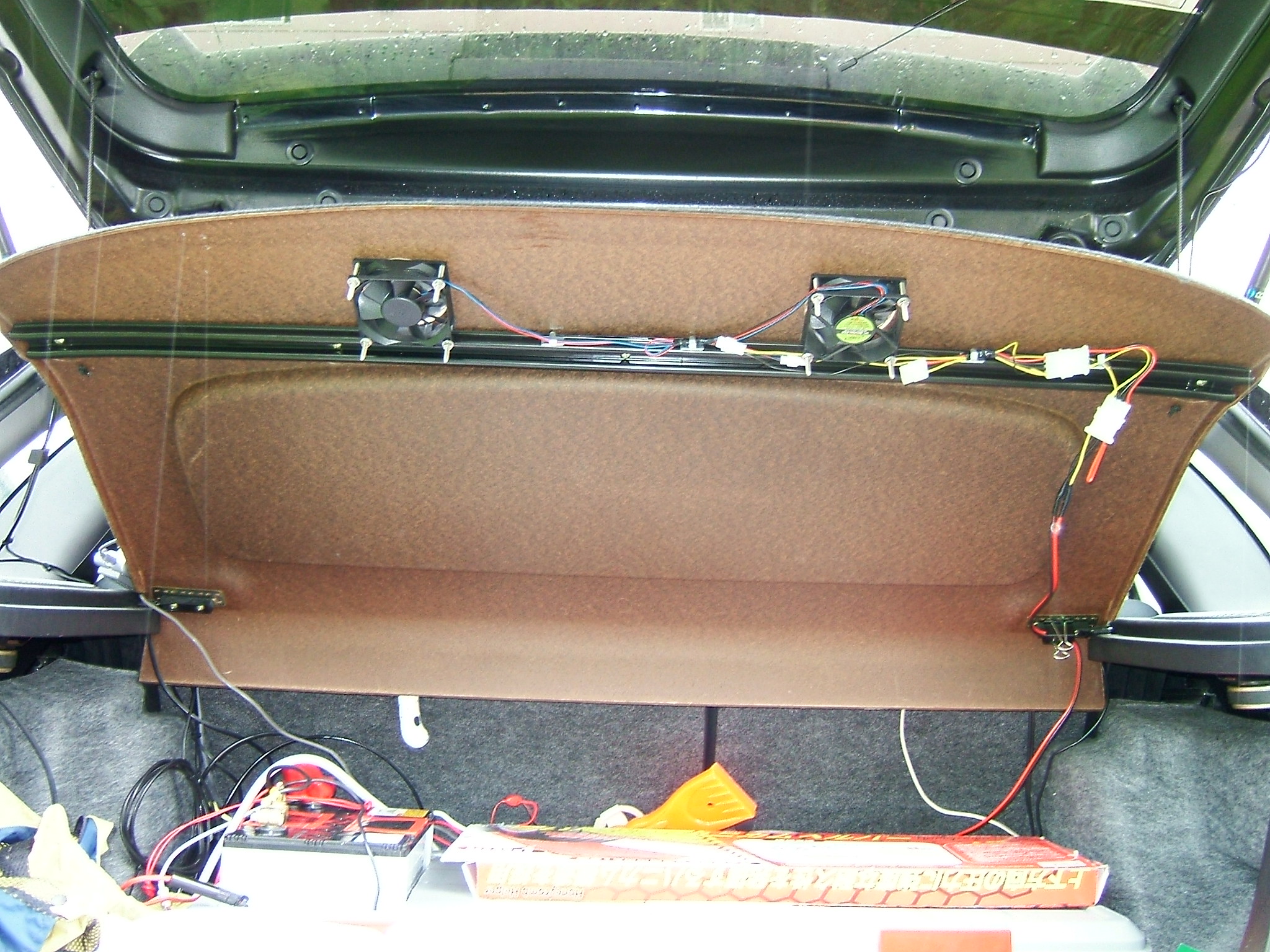

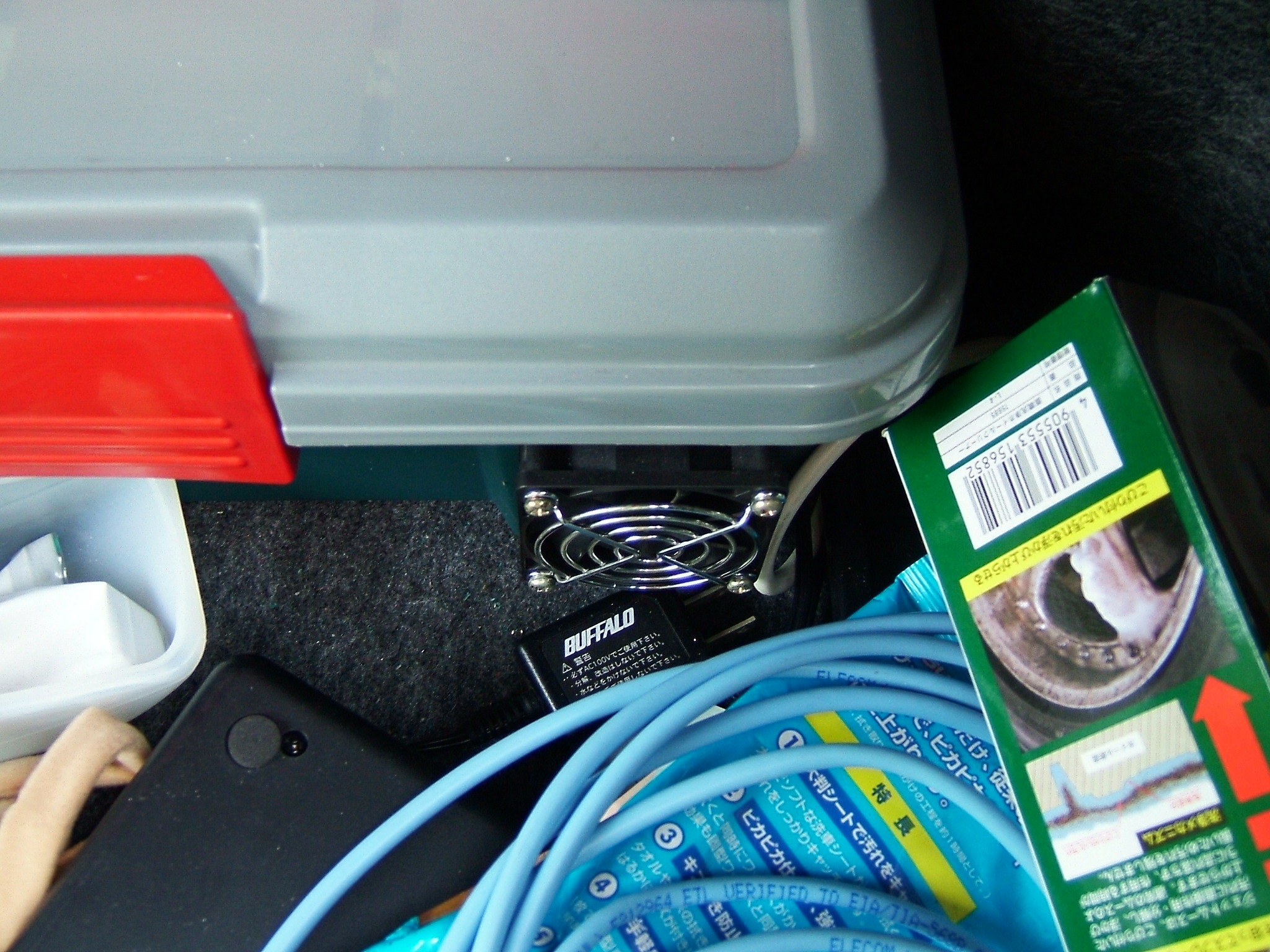

 そのため、試しにファンをつけてみました。効果があるのかは定かではありませんが、車内は人がいる快適な環境ですから換気をすれば、少しでも良いような気がします。


CAR−PCへ戻る。

最新の10件を表示しています。 コメントページを参照

  • 今思うと、もっと小さくしたかったなぁ^^ -- MIF 2006-06-10 (土) 20:43:02
